水平溢流格柵

產品分類: 水平溢流格柵
生產廠家: 山東環保科技有限公司
價格: 來電咨詢
添加時間: 23/04/10
點擊次數：

產品詳情

應用：

- ? 合流制管道截流井溢流口；

- 調蓄池進水格柵、出水口、溢流口；

1. 概要

同時承載雨水和污水的合流制管道在強降雨過程中，如過流水量超過合流制管網的設計過流量時，就需要增加事故溢流防止超負荷，這就是合流制管網的溢流。未經處理的溢流水會夾帶大量漂浮物和懸浮物等污染物，直接進入收納水體，污染水質和周邊環境。

此時高性能的合流制溢流格柵系統（以下簡稱CSO）提供了一種低成本、高能效的解決方案。它是以一個模塊化的結構為基礎，來建造不同類型及尺寸的設備，以迎合各種需求的系統。

CSO格柵說明
一般情況下，污水經由水平格柵從排放口流入溢流管。被截留的污染物通過可移動清洗梳清理，然后進入后續的污水管，在這一過程中，梯級的清理梳的形狀顯得尤為重要。根據工藝種類的不同，污水可水平、自上而下或自下而上的徑流通過水平格柵。更重要的是，其操作穩定且?guī)缀醪恍枰S護。（RSW-K型）格柵設有一個可控的撐板堰，適用于水流水平徑流的工藝，是（RSW型）格柵中常用的一種類型。它的處理量取決于實際水量，也取決于有效水深，同時可以起到緩沖流量的作用。

3. 水平溢流格柵工作原理

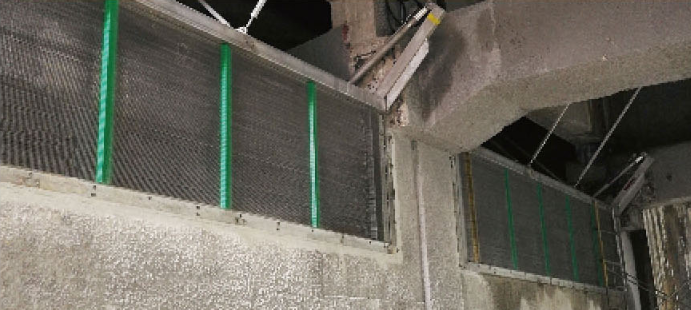

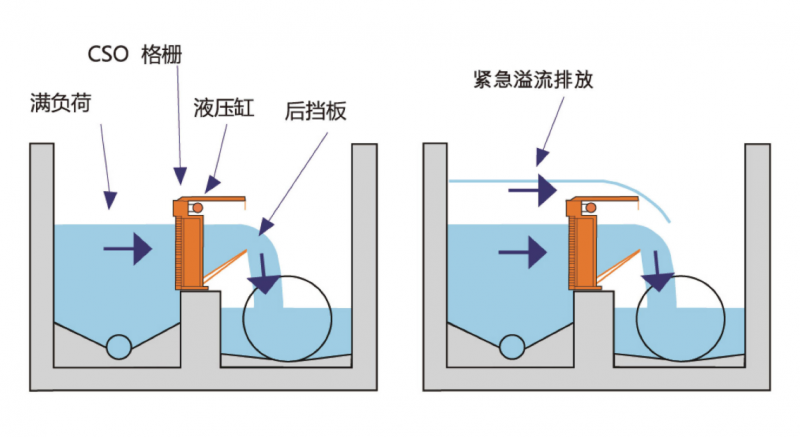

RSW型水平溢流格柵是其中常用的一中簡單而有力的合流制管網溢流格柵。它安裝在溢流口的混凝土堰上，水流水平橫向通過格柵，主要功能是用來阻止漂浮、懸浮、不可生物降解及固態雜質的流出，確保任何大于4mm尺寸的雜質在入流處被篩選掉，從而不會干擾到溢流排放過程，篩渣和固體雜質保留在柵網前端，從而進入后續的污水管。格柵通過電控液壓系統控制柵條間隙清洗刷來回運動實現自清洗，當堵塞發生的時候，控制系統通過清洗刷在堵塞位置反復運動直至堵塞清除。格柵背部設置后擋板來保證過柵水流均勻且至大流速不超過1.5m/s。格柵上方為緊急溢流排放口，當格柵自清洗系統失效或者格柵超載的時候，水流可以從格柵上部的緊急溢流口通過。
4. 設計

水平溢流格柵由一個堅固的不銹鋼框架組成。格柵條水平置于該框架內。自清洗系統位于框架后側，通過雙向液壓缸來控制其來回移動。若干設計成不對稱三角形狀的清理梳置于格柵條間。當流水通過時，柵渣被柵條截留并沿著清理梳的斜角邊軸向移動。水流為該運動提供輔助功能。清洗梳回程的過程中，其直角邊平面在柵渣后方滑行。清洗梳的路徑與形狀完全是互相匹配的，每個清洗梳均將柵渣傳輸至下一個清洗梳。柵渣截留至格柵末端并與污水一起進入污水管道。這樣就避免了柵渣堆積于溢流堰前的水流進口。

5. 安裝

首先由顧問工程師確定哪種類型的格柵適用于該項目，隨后確定安裝位置。或者，安裝系統安裝于現有的污水管、暗渠或檢查井的合適位置，使其可以方便更換或者檢修。
