1、液動下開式堰
1.1 技術規格、參數
1.1.1 型式
A.堰門：堰門整體安裝二次澆筑成型固定。雙向受壓密封。
B.驅動：采用雙油缸驅動，油缸采用防腐材料，油缸桿采用防腐及熱處理。
1.1.2 性能
A.堰門：堰門全開時與流道相匹配，保證至大行洪能力，在停電時堰門能自動開啟不阻礙行洪，雙向受壓密封，雙向泄漏量均小于0.1L/m·min；
B.油缸：兩油缸啟閉力在18T左右。
·表面硬度HRC50o-58o
·使用壽命在5-10年以上
·內置位移傳感器，防護等級IP68 防爆等級ExDⅡBT4
C.液壓油：50L左右
1.1.3 材質
堰板、堰框 不銹鋼304
導向塊 PE1000
密封條 EPDM
緊固件 不銹鋼304
油缸 不銹鋼304
1.2 主要結構及工作原理

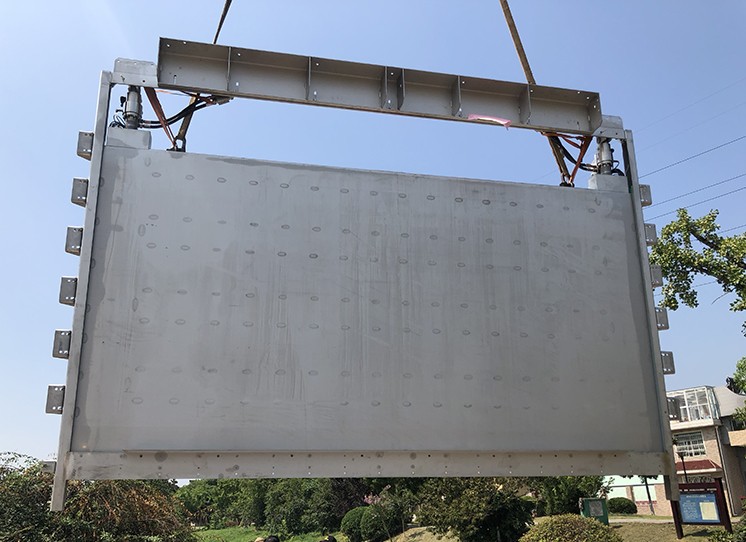

堰門主要由堰框、堰板、導向、密封條、液壓站、控制柜、液位計等部件組成。
1.2.1 主要結構
堰板位于堰框中間，堰門導向板凹嵌導向塊中，起到堰門上下導向的作用，堰板在導向塊中滑動，導向塊固定在門框上，油缸位于堰板兩側，一端與堰板連接另一端與堰框連接，然后形成一個整體，安裝時整體吊裝到基礎中，二次澆筑成型即可。
1.2.2 工作原理
堰門通過液壓站驅動油缸兩側油缸上下運行，可以停靠在任意位置。
1.2.3 具體結構

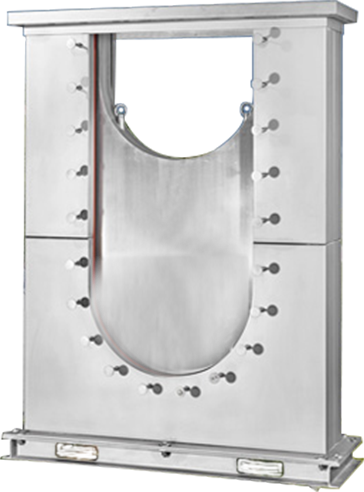

液動下開式堰門包括堰門框架和與堰門框架活動配合的堰門門板，其特征在于：堰門框架的中部開有凹槽，凹槽的兩側為導向槽，堰門門板兩側與導向槽滑動配合，底部穿過堰門框架，堰門框架內設有液壓油缸，液壓油缸的活塞桿連接堰門門板。
1.3優勢
1.整體結構緊湊，簡單，易于制造，裝置可設置于水下，適用于多種環境。
2.堰門門板可停在不同的高度，以控制不同的配水流量或調節不同的上游水位。
3.液壓油缸可配備自動控制系統，對液動下開式堰門實現無人值守的自動控制。
4.結構件采用結構鋼或不銹鋼制成，重量輕，堅固耐用，耐腐蝕性高。
5.更換導向槽上的密封條方便簡單。
6.裝置的維護保養簡單方便。
2、液壓控制系統
2.1 系統組成
2.1.1 液壓系統由液壓站、液壓堰門和流量閘門油缸及液壓膠管及接頭等組成，液壓站由油箱、電機泵組、閥組、各種傳感器及內部管路等組成，采用立式電機泵組的結構形式。結構精致、緊湊、安全可靠。
2.1.2 液壓系統完全封裝并進行緊密的密封，液壓缸，殼體，柱塞及相應部件等采用不銹鋼材料以防銹蝕。液壓回路的布置可以根據現場情況調整，帶有布置保護槽，液壓回路的末端連接到電-液控制柜內的液壓總成上。液壓缸布置在沖洗門側端與門框形成整體，缸軸由滑動柱塞驅動，鎖閉機構的設計能實現安全的鎖閉和開啟。
2.1.3 液壓站完全由電氣控制系統控制，液壓站接收控制系統指令，給液壓缸提供動力，使液壓缸伸出或縮回，帶動門板打開或關閉。
2.1.4 液壓管連接液壓缸和液壓站，將電機的驅動力傳輸至液壓堰門和流量閘門的啟閉，液壓管線包括完整的填充柱和液壓油，以及其他的必要緊固件和配件。
2.2 系統參數
電氣系統 動力電源 三相AC380V，50HZ
控制電源 DC24V
液壓泵 額定壓力（MPa） 10
至大壓力（MPa） 16
油液介質 L-HM46
